XS-GDYJ滴眼劑灌(guan)裝加塞(sai)旋蓋機

1）工作(zuo)原(yuan)理(li)(li)：瓶子經過(guo)理(li)(li)瓶機(ji)進(jin)(jin)入(ru)灌(guan)裝部分，在轉盤上(shang)采(cai)(cai)用4頭伺服陶瓷泵(beng)灌(guan)裝，灌(guan)完后進(jin)(jin)入(ru)加塞(sai)(sai)加蓋(gai)(gai)(gai)(gai)部分；加塞(sai)(sai)加蓋(gai)(gai)(gai)(gai)部分采(cai)(cai)用電磁振(zhen)蕩送(song)塞(sai)(sai)送(song)蓋(gai)(gai)(gai)(gai)，采(cai)(cai)用先進(jin)(jin)的機(ji)械手方式進(jin)(jin)行加塞(sai)(sai)加蓋(gai)(gai)(gai)(gai)。最后進(jin)(jin)行旋蓋(gai)(gai)(gai)(gai)。

2）部分綜述：

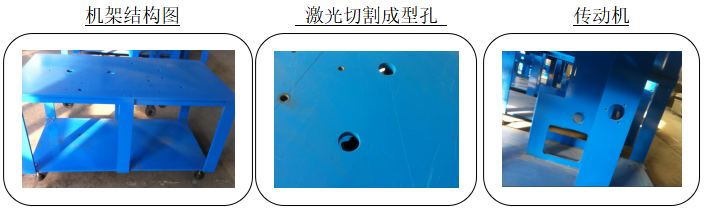

a.機架結(jie)構(gou):結(jie)構(gou)采用(yong)整(zheng)體鋼質(zhi)框(kuang)架（以前采用(yong)焊接成型機架，容(rong)易變形），螺母定位。特點：防止硬力變形。表面涂層烤漆(qi)防生銹。

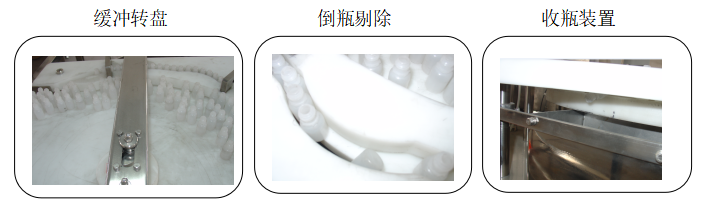

b.供瓶機構：采用進口聚甲醛材質制作，瓶子輕容易倒瓶，有摩擦力，阻力大減少倒瓶率。進入軌道后設有倒瓶剔除裝置。確保瓶子順暢到

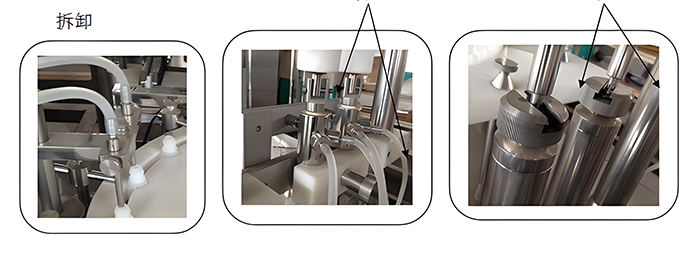

c.伺服灌裝機構：采用伺服灌裝，三菱配置，精度高。泵與針頭免拆卸工具就可完成拆卸，針頭采用316L材質。有無瓶不灌裝功能，避免液體溢出。這樣就減少拆卸滅菌的麻煩。

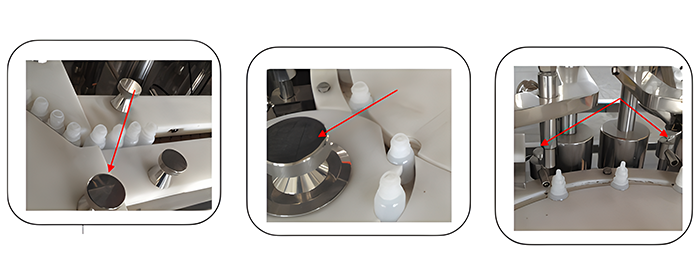

d.震蕩器機構:塞、蓋振蕩器軌道與定位塊采用316L材質，軌道也是可免拆卸工具完成拆卸。

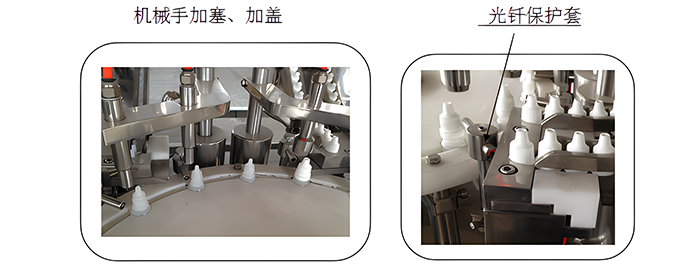

e.加塞加蓋機構：采用機械手加塞加蓋，定位準確，加塞率高。具有無瓶不加塞 ，不加外蓋的功能。每一工位有單獨的光釬（有保護光釬罩）工位控制。調整機械手也是免拆卸工具。

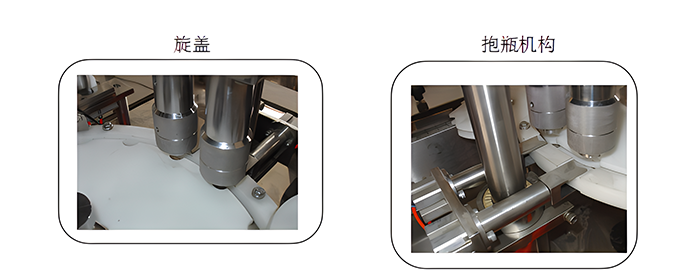

f.旋蓋與抱瓶機構：旋蓋采用我公司第三代旋蓋頭，具有自動打滑裝置，旋蓋下方有抱瓶裝置，避免瓶子跟轉。不會傷及瓶蓋。

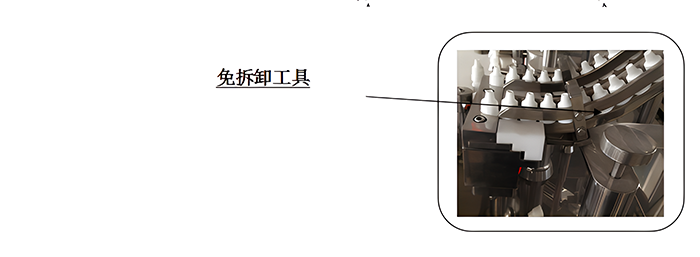

g．跟換模具免拆卸機構：軌道、撥瓶盤、灌裝泵（b）、灌裝針頭(b)、加塞蓋機械手（d）、光釬電眼、塞蓋軌道(d)等。

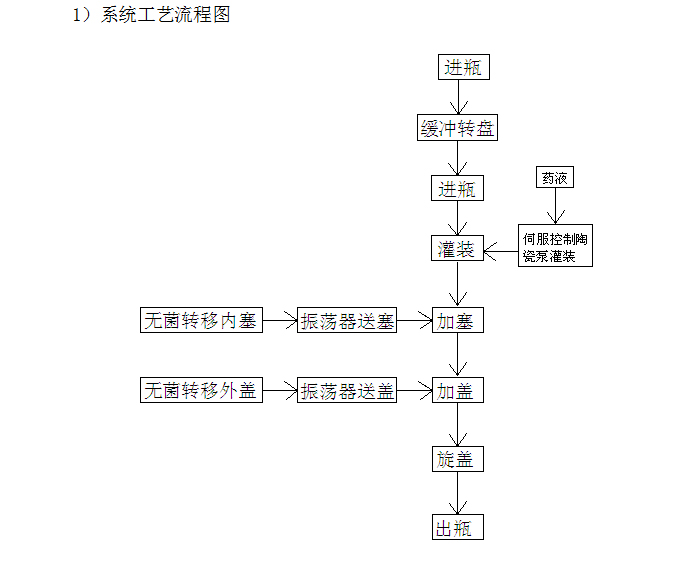

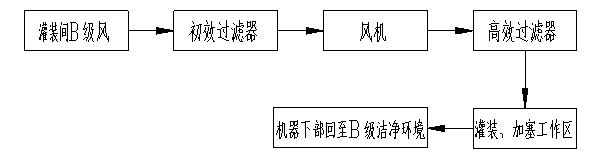

1）系統工藝流程圖(tu)

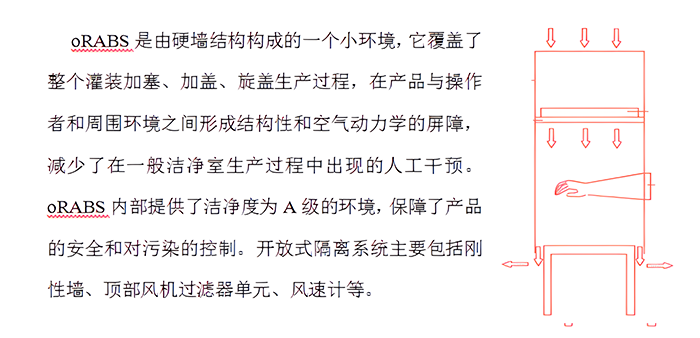

2） 隔離罩工藝流(liu)程圖

3）測試點

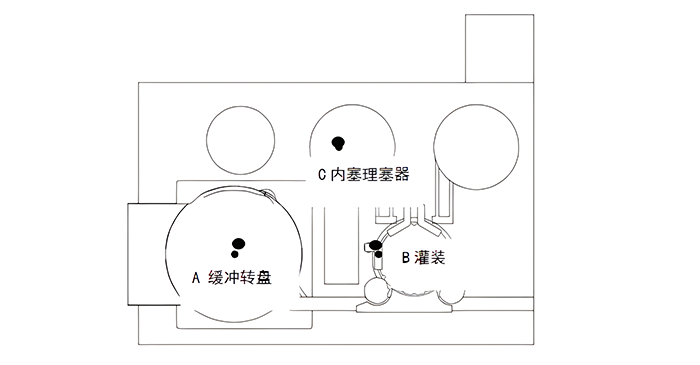

緩沖轉盤區、灌裝區、內塞理塞器區分別測試點為3個，測試點位置如圖所示。距離出風面下150mm進行測量和記錄。然而將懸浮粒子計數測量儀(光散射粒子計數器)放在圖示位，取樣口正對氣流方向，取樣量1000L，關門20min開始計數， 對粒徑為0.5μm和5.0μm的粒子進行檢測。按照區域劃分定義一個與操作面相等的平面，該平面與層流垂直。

3)機械部件情況

我們在材(cai)料運(yun)用(yong)(yong)，加(jia)工(gong)精度(du)，熱處理要求和加(jia)工(gong)件質量檢(jian)驗是至關重要。我們不惜工(gong)本加(jia)工(gong)穩(wen)定的(de)精益求精，均采(cai)用(yong)(yong)高(gao)精度(du)進口加(jia)工(gong)中(zhong)心(xin)加(jia)工(gong)成型，材(cai)料選擇(ze)優中(zhong)求優，在質量把關上，嚴(yan)上加(jia)嚴(yan)，確保(bao)機器長(chang)期使用(yong)(yong)的(de)穩(wen)定的(de)高(gao)產量。

設備機架：碳鋼底(di)板用1.2mm SUS304鋼板擇包，臺面由1.2mm不銹鋼亞光面板，立柱SS304不銹鋼板

配管可動部(bu)硅橡(xiang)膠(jiao)軟(ruan)管

所有管路為自動氬弧焊焊接(jie)并(bing)所有內外表面(mian)機械拋(pao)光或電拋(pao)光

所有(you)與介(jie)質接觸的管道為316L材質

4)控制系統情況

使灌(guan)裝機的(de)(de)質量完(wan)全符合歐盟及(ji)CGMP標準(zhun)，我公司(si)采用了先進(jin)的(de)(de)PLC程(cheng)控(kong)、變頻調(diao)速和中文接口(kou)觸摸屏顯示， PLC程(cheng)控(kong)和觸摸屏操作程(cheng)序(xu)(xu)如下：手動調(diao)整程(cheng)序(xu)(xu)、自(zi)動控(kong)制程(cheng)序(xu)(xu)、參數設定程(cheng)序(xu)(xu)、安全控(kong)制；

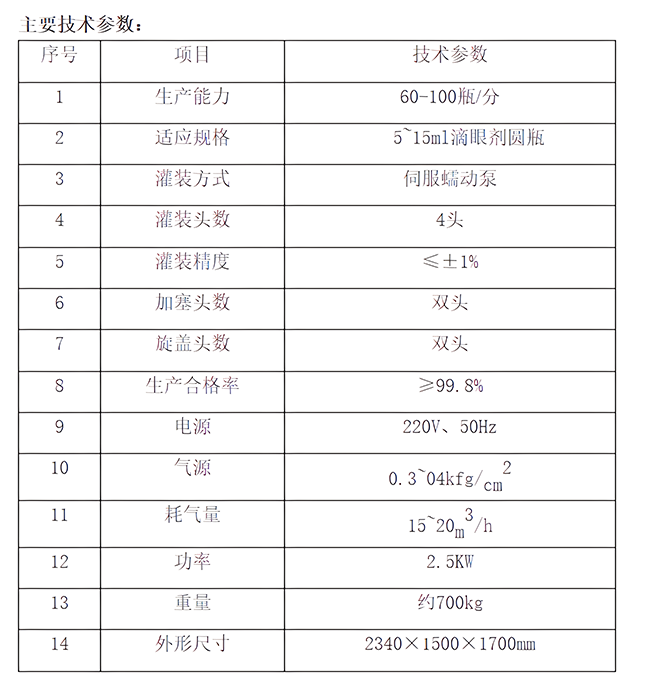

主要配置清(qing)單：

臺面、四周旁板均為進(jin)口304/2B優質不銹(xiu)鋼，與藥液接觸部分為316L不銹(xiu)鋼及(ji)硅膠(jiao)，灌裝針頭材(cai)質 316L不銹(xiu)鋼。
